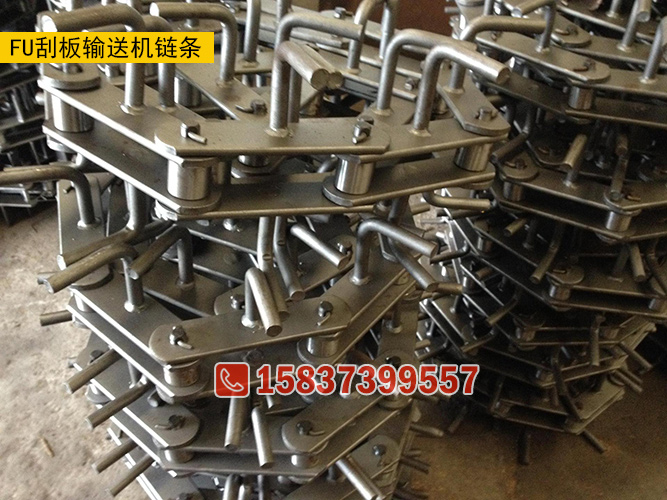

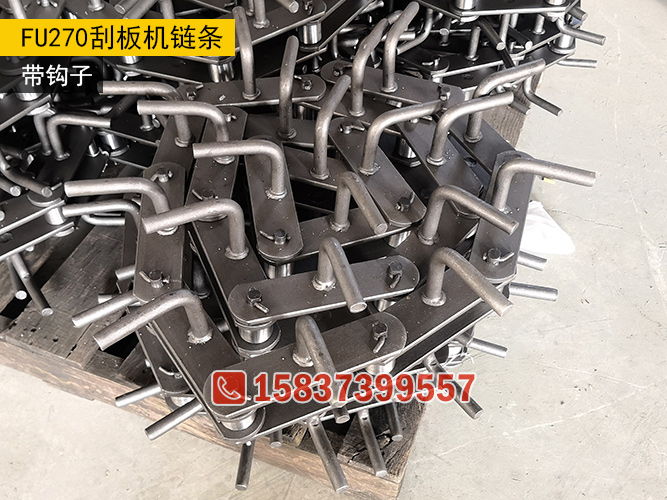

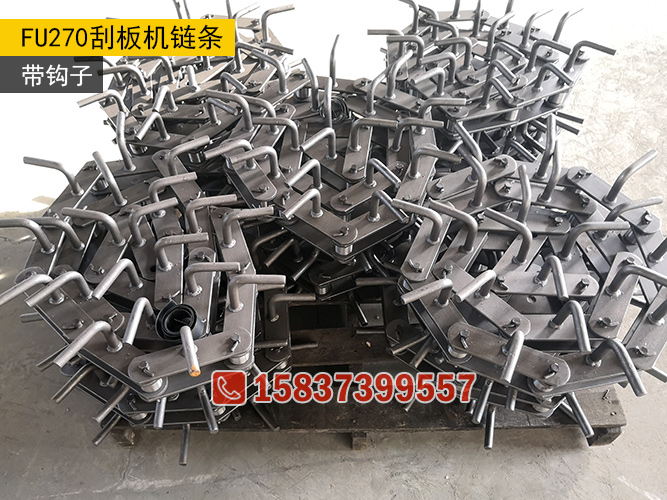

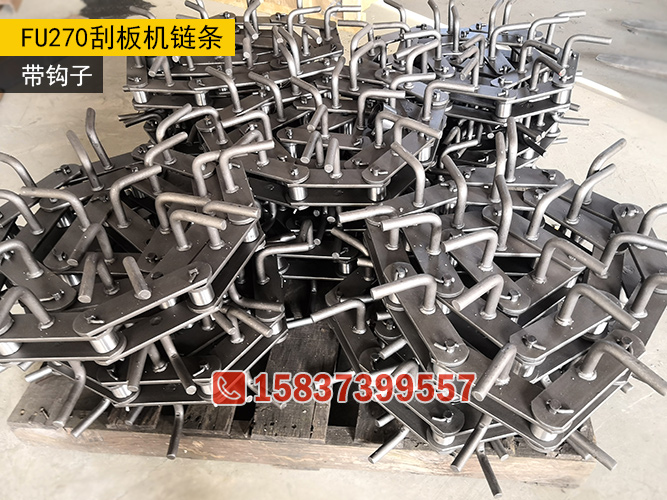

FU270刮板機鏈條帶鉤子

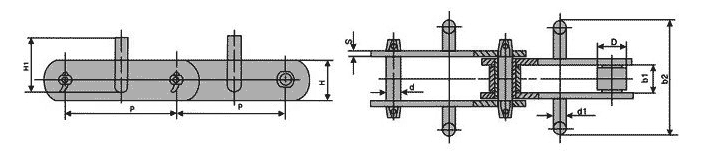

FU270鏈條尺寸

FU270刮板機鏈條和NE30提升機鏈條、NE50提升機鏈條尺寸類似，都屬于大節距套筒滾子鏈條，是刮板輸送機中的常用鏈條，有兩邊帶鉤子的U型鏈條，也有兩邊帶刮板的T型鏈條。

FU270鏈條節距152.4mm，內節內寬36.5mm，滾子直徑36mm，鏈板高度50mm，鏈板厚度8mm，銷軸直徑15.5mm，銷軸長度90mm，兩邊鏈鉤中心距224mm，鏈鉤直徑16mm。

FU270鏈條材質

可以看的出來FU270鏈條和NE提升機鏈條樣式尺寸類似，只是兩邊帶的是刮板或鏈鉤，用來刮物料。

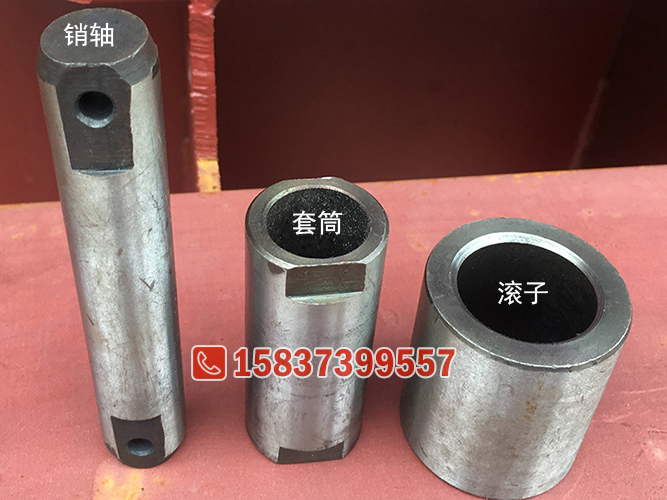

FU270鏈條材質當然與NE系列鏈條材質也類似了，鏈板為45#鋼，銷軸套筒滾子為40Cr調質熱處理，鏈鉤材質為Q235。

FU刮板機鏈條型號表示

FU270其實就是刮板輸送機的型號，F(xiàn)U是刮板輸送機的字母代號，270是輸送槽的寬度。

FU270刮板輸送機概述

FU型拉鏈?zhǔn)捷斔蜋C(jī)，是引進國外先進技術并進行改進的一個輸送機產品，適合輸送粉狀、粒狀物料，其使用性能優于螺旋輸送機，埋刮板輸送機和其它輸送設備，在建材、建筑、化工、礦山、機械、冶煉、糧飼加工等行業都有著廣泛應用。可以水平、傾斜方向輸送，進出口設計也很靈活，多口進料、多口出料都可以實現。

FU270刮板輸送機的槽寬為270mm，輸送量根據鏈條運行速度而確定。刮板機設計是，鏈條運行速度需要根據物料的特性進行選擇，例如對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料可以選用較慢的速度。

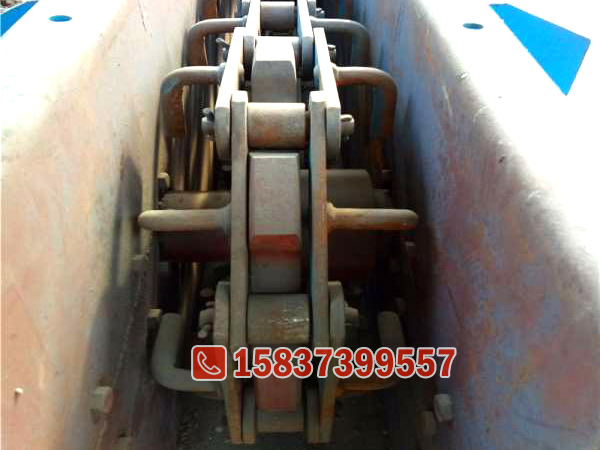

FU270刮板輸送機，也叫FU270拉鏈機，鏈?zhǔn)捷斔蜋C(jī)，輸送原理很好理解，拉鏈機鏈條的運動使機槽內的物料之間內部壓力和顆粒間的內摩擦力增加，當料層之間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著輸送鏈一起象水一樣地向前流動，料層高度與機槽寬度的比值滿足一定條件時，可形成穩定的物料流。先進的輸送原理，精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。

FU刮板輸送機鏈條技術參數
